Canon 50mm f1.4 + tubes allonges Kenko 12-20-36mm : le facteur de grossissement

le 5 février 2008



Dans le domaine de la photo macro à prix réduit, une des solutions consiste à utiliser des tubes allonges, avec un objectif 50mm de base.

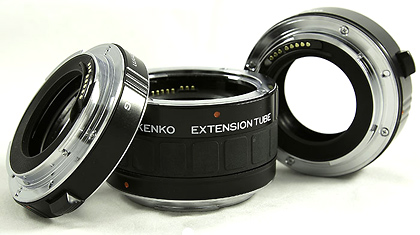

Les tubes ou bagues allonges, désignent des bagues d'épaisseur variant de 7mm à environ 36mm que l'on intercale entre le boitier réflex et l'objectif. Ces bagues, généralement livrées par jeu de trois (exemple : 12mm, 20mm et 36mm), ne comportent aucun élément optique et ne servent qu'à créer du "tirage" afin de réduire la distance de mise au point.

Bien évidemment, l'augmentation du rapport de grandissement sera d'autant plus grand que le tirage sera important et souvent les trois bagues seront utilisées conjointement !

Par ailleurs, pour un même tirage, le facteur de grandissement sera inversement proportionnel à la focale de l’objectif... c'est à dire qu'il sera d'autant plus conséquent que la focale utilisée sera courte !

Le gros avantage des bagues allonges est d'être compatible avec quasiment tous les objectifs se montant sur le boîtier (de l'objectif macro à la focale fixe en passant par les zooms), à l'exception parfois, selon les tubes, des objectifs destinés aux capteurs de petit format.

Tout compte fait, on pourrait penser que les tubes allonges sont parfaits mais cela serait sans compter sur la perte de luminosité (1, 2, voire 3 valeurs de diaphragme) induite par l’augmentation du tirage et l'apparition d'aberrations extra-axiales telle que la coma puisque cette dernière n'est pas corrigée par un système de lentille arrière flottante comme sur les vrais objectifs macro !

Avantages : coût raisonnable, augmentation conséquente du rapport de grandissement, bagues peu fragiles, adaptables sur pratiquement tous les objectifs.

Inconvénients : perte de luminosité assez sensible, combinaisons multiples des bagues pouvant devenir fastidieuses pour obtenir le rapport de grandissement voulu (attention aux poussières lors des nombreuses phases de montages/démontages des bagues avec les boitiers).



Après cette introduction, passons au test en lui même :



Matériel utilisé pour ce test :

- Canon EOS 40D,
- Canon 50mm f1.4,
- Canon 85mm f1.8,
- Canon 135mm L f2,
- Tubes allonges Kenko de 12mm, 20mm et 36mm.



Protocole :

Le schéma suivant illustre le protocole utilisé.

a) table b) pièce de 2 cents c) objectif + tube(s) à un angle de 45° environ d) distance entre l'objectif et le point de mise au point

Pour chaque combinaison objectif-tube, deux photos ont été prises : à la distance minimale de mise au point (0,45) et à la distance maximale (∞).

Temps de pose : 1/60s
Ouverture : f11

Enfin, j'ai ajoûté deux photographies prises avec le Canon 85mm f1.8 et le Canon 135mm f2 à titre de comparaison.

A noter que toutes les photos sont disponibles en taille originale 3888 x 2592 px.



Résultats : les photos ci-dessous ont juste été redimensionnées à la largeur 400px, aucun crop effectué

	=	à 0.45	50f1.4 seul distance d = ~ 45 cm
	+		50f1.4 + 68mm distance d = ~ 3-4 cm
	=	à 0.45	∞
	+		50f1.4 + 56mm distance d = ~ 4-5 cm
	=	à 0.45	∞
	+		50f1.4 + 36mm distance d = ~ 6-8 cm
	=	à 0.45	∞
			50f1.4 + 20mm distance d à 0,45 = ~ 10 cm distance d à ∞ = ~ 15 cm
	=	à 0.45	∞
			50f1.4 + 12mm distance d à 0,45 = ~ 13 cm distance d à ∞ = ~ 20 cm
	=	à 0.45	∞
	+		85f1.8 + 68mm distance d à 0,45 = ~ 18 cm
	=	à 0.85
	+		135f2 + 68mm distance d à 0,45 = ~ 28 cm
	=	à 0.90



Remarque :

Comme prévu, les trois tubes allonges permettent d'obtenir un fort grossissement, sans dégrader la qualité des photos. Cependant, en utilisant les trois tubes en même temps, la lentille frontale de l'objectif se retrouve vraiment très proche du sujet, à trois centimètres environ. Cette proximité ne permet pas l'utilisation du pare-soleil, et il faut disposer obligatoirement d'une source de lumière placée latéralement pour éviter l'ombre du photographe et du matériel utilisé. Donc si on n'a pas besoin d'un rapport de grossissement si important, une focale type 85mm,100mm ou 135mm permettra de garder une certaine distance plus confortable avec le sujet.



Tests sur le terrain :

Voici mes premières photos de macro en extérieur dans le jardin, au 85mm + 68mm de bagues :
